DESCRIPCIÓN:

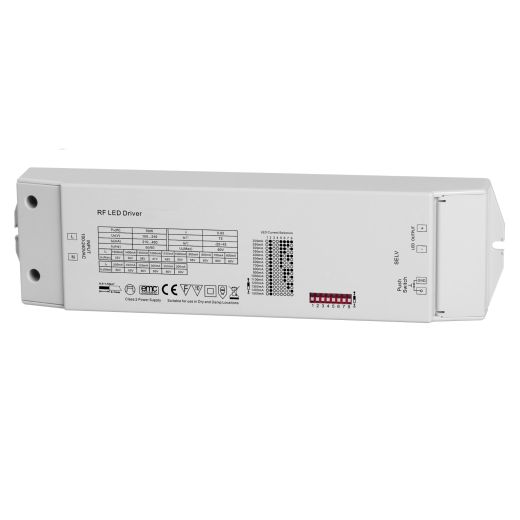

El controlador regulable universal CNTR-DIMM-50W-ADJ es un controlador multifuncional con corriente de salida estabilizada ajustable de 250 mA a 1500 mA a través del interruptor DIP y la atenuación controlada mediante un comando de RF y/o con una entrada auxiliar. Esta electrónica gestiona y maximiza el rendimiento de su sistema regulable a 1 canal (1CH), optimiza el consumo de energía y aumenta su vida útil. El CNTR-DIMM-50W-ADJ tiene 1CH con salidas PWM de corriente constante, y puede controlar focos LED, proyectores LED monocromáticos blancos, así como luminarias con entradas de control PWM que funcionan en corriente constante. Es compatible con una amplia gama de elegantes controles remotos y paneles táctiles de pared 502 y 503. El controlador está equipado con una función de ajuste de atenuación con 256 pasos por canal de 0.1 a 100% de potencia. Presenta una regulación PWM de alta frecuencia para evitar el efecto de parpadeo al atenuar. Las zonas se pueden controlar por separado o en sincronización con la posibilidad de combinar infinitos receptores para cada zona. Compatible con el convertidor de RF / Wifi con la posibilidad de controlarse también con 4 aplicaciones para teléfonos o tabletas con IOs y sistema operativo Android con un control máximo de 8 zonas.
USO:
Es posible encender, apagar y atenuar las barras LED, focos empotrados, marcas de paso, proyectores y otras luminarias monocromáticas con suministro de corriente constante PWM. Puede reemplazar el controlador original regulable o no regulable de la luminaria y operarlo a través de la entrada de control del interruptor pulsador con uno o más botones montados en la pared de marcas conocidas como Vimar, B-Ticino, Simon, etc. Compatible con una amplia gama de controles de radio, paneles de pared táctiles caja empotrada 502 y 503. Cada zona puede funcionar sincronizada o por separado y se gestiona mediante uno o más controles de radio de zona única o multizona, un panel táctil de pared y el módulo WiFi con señal de RF en radiofrecuencia. Puede componer su sistema modular como desee, porque la señal entre todos los componentes electrónicos sería a partir de RF. La configuración de asociación entre los controles y / o los paneles táctiles de pared del sistema modular es simple gracias al botón de "tecla de aprendizaje" directamente en el receptor CNTR-DIMM-50W-ADJ. La señal de radio es estable a lo largo del tiempo y no crea interferencias porque el receptor funciona con una frecuencia digital dual a 434-868MHz lejos de la frecuencia de su sistema wifi de 2.4GHz. Gracias al comando RF inalámbrico, se puede instalar en cualquier situación, incluso si no se ha previsto que los cables de señal del sistema sean controlados. Es adecuado para el control de áreas pequeñas y medianas, como casas, pequeños hoteles, spas, oficinas, tiendas, clubes, pubs, jardines, vehículos y barcos con distancias máximas entre los distintos sistemas electrónicos de 20-30 metros.
ESPECIFICACIONES TÉCNICAS:
Código: CNTR-DIMM-50W-ADJ
Tipo: controlador universal regulable con salida de corriente constante configurables + regulador de intensidad de RF + entrada de regulación auxiliar de empuje
Dimensiones: 210mm x 50mm x H 32mm
Tecnología: dimmer (1CH)
Zonas de comando: 1 zona
Fuente de alimentación: 110-220VAC
Frecuencia: 50~60Hz
Potencia: 2~50 vatios
Voltaje de salida: 8~48VDC
Salida de corriente seleccionable: 250mA - 300mA - 350mA - 400mA - 450mA - 500mA - 600mA - 700mA - 800mA - 900mA - 1000mA - 1100mA - 1200mA - 1300mA -1400mA - 1500mA
Frecuencia de operación: 434-868MHz
Tipo de señal: radiofrecuencia digital de RF (compatible con controles de radio, panel táctil y módulo Wifi, consulte productos relacionados)
Rango de señal: 20-30 metros
Regulación del brillo: 1 canal (dimmer) con 256 niveles / ajuste de canal
Dimmer: sí, general y configurable en cada zona de 0.1 a 100%
Compatibilidad múltiple: puede trabajar en sincronía con una amplia gama de controles de radio, paneles táctiles, receptores de RF, bombillas inteligentes y módulo de Wi-Fi
Acabado del producto: ABS
Grado de protección: IP20
Garantía: 3 años
Certificación: CE - RoHS - FCC - UL - TUV - EMC
Otra información:
Notas: use el controlador CNTR-DIMM-50W-ADJ para cada zona a controlar. Posibilidad de combinaciones múltiples.
DIMENSIÓNES:
CONEXIONES:
FUNCIÓN DE DIMMER CON PULSADOR ENTRADA DESDE EL BOTÓN NORMALMENTE ABIERTO:
MODO 1): ASOCIACIÓN DEL CONTROLADOR DE RF (CNTR-DIMM-50W-ADJ) HACIA LOS PANELES TÁCTILES Y LOS MANDOS A DISTANCIA SERIE (ELEGANCE SERIE RF):
MODO 2): ASOCIACIÓN DEL CONTROLADOR DE RF (CNTR-DIMM-50W-ADJ) HACIA LOS PANELES TÁCTILES Y LOS MANDOS A DISTANCIA SERIE (ELEGANCE SERIE RF):
CANCELACIÓN DE ASOCIACIÓN / RESET:
Presione el botón 'llave de aprendizaje' en el controlador RF durante 3 segundos. Después de la cancelación, los LEDs conectados al controlador RF parpadean dos veces.
EJEMPLO DE CONEXIÓN DEL SISTEMA CON FOCO LED HASTA 50 VATIOS CON PULSADOR + CONTROL DE RF Y SALIDA CON PWM EN CORRIENTE CONSTANTE:
EJEMPLO DE CONEXIÓN DEL SISTEMA CON FOCOS LED HASTA 50 VATIOS CON PULSADOR + CONTROL DE RF Y SALIDA CON PWM EN CORRIENTE CONSTANTE:
MANUAL TÉCNICO:
El controlador regulable universal CNTR-DIMM-50W-ADJ es un controlador multifuncional con corriente de salida estabilizada ajustable de 250 mA a 1500 mA a través del interruptor DIP y la atenuación controlada mediante un comando de RF y/o con una entrada auxiliar. Esta electrónica gestiona y maximiza el rendimiento de su sistema regulable a 1 canal (1CH), optimiza el consumo de energía y aumenta su vida útil. El CNTR-DIMM-50W-ADJ tiene 1CH con salidas PWM de corriente constante, y puede controlar focos LED, proyectores LED monocromáticos blancos, así como luminarias con entradas de control PWM que funcionan en corriente constante. Es compatible con una amplia gama de elegantes controles remotos y paneles táctiles de pared 502 y 503. El controlador está equipado con una función de ajuste de atenuación con 256 pasos por canal de 0.1 a 100% de potencia. Presenta una regulación PWM de alta frecuencia para evitar el efecto de parpadeo al atenuar. Las zonas se pueden controlar por separado o en sincronización con la posibilidad de combinar infinitos receptores para cada zona. Compatible con el convertidor de RF / Wifi con la posibilidad de controlarse también con 4 aplicaciones para teléfonos o tabletas con IOs y sistema operativo Android con un control máximo de 8 zonas.
USO:
Es posible encender, apagar y atenuar las barras LED, focos empotrados, marcas de paso, proyectores y otras luminarias monocromáticas con suministro de corriente constante PWM. Puede reemplazar el controlador original regulable o no regulable de la luminaria y operarlo a través de la entrada de control del interruptor pulsador con uno o más botones montados en la pared de marcas conocidas como Vimar, B-Ticino, Simon, etc. Compatible con una amplia gama de controles de radio, paneles de pared táctiles caja empotrada 502 y 503. Cada zona puede funcionar sincronizada o por separado y se gestiona mediante uno o más controles de radio de zona única o multizona, un panel táctil de pared y el módulo WiFi con señal de RF en radiofrecuencia. Puede componer su sistema modular como desee, porque la señal entre todos los componentes electrónicos sería a partir de RF. La configuración de asociación entre los controles y / o los paneles táctiles de pared del sistema modular es simple gracias al botón de "tecla de aprendizaje" directamente en el receptor CNTR-DIMM-50W-ADJ. La señal de radio es estable a lo largo del tiempo y no crea interferencias porque el receptor funciona con una frecuencia digital dual a 434-868MHz lejos de la frecuencia de su sistema wifi de 2.4GHz. Gracias al comando RF inalámbrico, se puede instalar en cualquier situación, incluso si no se ha previsto que los cables de señal del sistema sean controlados. Es adecuado para el control de áreas pequeñas y medianas, como casas, pequeños hoteles, spas, oficinas, tiendas, clubes, pubs, jardines, vehículos y barcos con distancias máximas entre los distintos sistemas electrónicos de 20-30 metros.
ESPECIFICACIONES TÉCNICAS:
Código: CNTR-DIMM-50W-ADJ
Tipo: controlador universal regulable con salida de corriente constante configurables + regulador de intensidad de RF + entrada de regulación auxiliar de empuje
Dimensiones: 210mm x 50mm x H 32mm
Tecnología: dimmer (1CH)
Zonas de comando: 1 zona
Fuente de alimentación: 110-220VAC
Frecuencia: 50~60Hz
Potencia: 2~50 vatios
Voltaje de salida: 8~48VDC
Salida de corriente seleccionable: 250mA - 300mA - 350mA - 400mA - 450mA - 500mA - 600mA - 700mA - 800mA - 900mA - 1000mA - 1100mA - 1200mA - 1300mA -1400mA - 1500mA
Frecuencia de operación: 434-868MHz
Tipo de señal: radiofrecuencia digital de RF (compatible con controles de radio, panel táctil y módulo Wifi, consulte productos relacionados)
Rango de señal: 20-30 metros
Regulación del brillo: 1 canal (dimmer) con 256 niveles / ajuste de canal
Dimmer: sí, general y configurable en cada zona de 0.1 a 100%
Compatibilidad múltiple: puede trabajar en sincronía con una amplia gama de controles de radio, paneles táctiles, receptores de RF, bombillas inteligentes y módulo de Wi-Fi
Acabado del producto: ABS
Grado de protección: IP20
Garantía: 3 años
Certificación: CE - RoHS - FCC - UL - TUV - EMC
Otra información:
- Controlador universal regulable con salidas de corriente constante configurables.
- Control inalámbrico dimable de RF que puede ser instalado en cualquier situación incluso si no se han contemplado cables de señal entre la caja de pared 503 y el receptor.
- Compatibilidad múltiple con la posibilidad de varias combinaciones entre diferentes paneles táctiles, controles de radio, receptores, bombillas inteligentes y módulo de conversión wifi (ver productos relacionados).
- Entrada de control de empuje auxiliar para encender, apagar y atenuación de un botón estándar normalmente abierto.
- Tecnología modular multipunto RF inalámbrica y lista para WiFi.
- Sistema de RF expandible hasta 8 zonas.
- Asociación rápida y estable en el tiempo a través del botón de "tecla de aprendizaje".
- Encendido, apagado y 256 niveles de regulación de atenuación.
- Optimización del consumo de energía gracias al oscurecimiento de alta precisión.
- Ajuste cromático rápido y fino.
- Función de almacenamiento del último estado de la escena cromática.
- Encendido y apagado suave.
- Condensadores internos de alta calidad Rubycon.
- Fuente de alimentación de clase II y caja de plástico completamente aislada.
- Alto factor de potencia y eficiencia, PF> 0.9, Eficiencia> 87%.
- Función PFC activa incorporada.
Notas: use el controlador CNTR-DIMM-50W-ADJ para cada zona a controlar. Posibilidad de combinaciones múltiples.
DIMENSIÓNES:
CONEXIONES:
FUNCIÓN DE DIMMER CON PULSADOR ENTRADA DESDE EL BOTÓN NORMALMENTE ABIERTO:
- Presione 1 vez = luz encendida.
- Presione 1 vez = luz apagada.
- Cuando está encendido, mantenga presionado = aumentar y disminuir el brillo de la luz.
MODO 1): ASOCIACIÓN DEL CONTROLADOR DE RF (CNTR-DIMM-50W-ADJ) HACIA LOS PANELES TÁCTILES Y LOS MANDOS A DISTANCIA SERIE (ELEGANCE SERIE RF):
- Alimentar el controlador RF y el panel táctil (para el mando a distancia, verifique la integridad de las baterías).
- Encienda el panel táctil o el mando a distancia.
- Haga clic en el botón "llave de aprendizaje" en el controlador RF.
- Haga clic en ON u OFF en el panel táctil o el mando a distancia.
- Una vez que la asociación está conectada, los LEDs conectados al controlador RF parpadean dos veces.
- Sistema configurado.
MODO 2): ASOCIACIÓN DEL CONTROLADOR DE RF (CNTR-DIMM-50W-ADJ) HACIA LOS PANELES TÁCTILES Y LOS MANDOS A DISTANCIA SERIE (ELEGANCE SERIE RF):
- Alimentar el controlador RF y el panel táctil (para el mando a distancia, verifique la integridad de las baterías).
- Encienda el panel táctil o el mando a distancia.
- Haga clic en el botón "llave de aprendizaje" en el controlador RF.
- Haga clic en el área en la que desea asociar el controlador RF y, a continuación, la rueda táctil del panel táctil (o el control deslizante que se proporciona).
- Una vez que la asociación está conectada, los LEDs conectados al controlador RF parpadean dos veces.
- Sistema configurado.
CANCELACIÓN DE ASOCIACIÓN / RESET:
Presione el botón 'llave de aprendizaje' en el controlador RF durante 3 segundos. Después de la cancelación, los LEDs conectados al controlador RF parpadean dos veces.
EJEMPLO DE CONEXIÓN DEL SISTEMA CON FOCO LED HASTA 50 VATIOS CON PULSADOR + CONTROL DE RF Y SALIDA CON PWM EN CORRIENTE CONSTANTE:
EJEMPLO DE CONEXIÓN DEL SISTEMA CON FOCOS LED HASTA 50 VATIOS CON PULSADOR + CONTROL DE RF Y SALIDA CON PWM EN CORRIENTE CONSTANTE:
MANUAL TÉCNICO:
