Centraline LED DALI – Automazione Smart Lighting

Architettura di sistema DALI per il controllo LED

Standard

DALI (Digital Addressable Lighting Interface) è uno standard internazionale per il controllo digitale dell’illuminazione, normato nella serie IEC 62386. DALI-2 è il programma di certificazione operato dalla DALI Alliance, che introduce interoperabilità tra dispositivi, funzioni diagnostiche e supporto ai dispositivi di controllo (sensori, pulsanti). Inoltre, l’estensione D4i definisce requisiti per dispositivi “smart” (diagnostica interna, monitoraggio consumo, dati luminaire) all’interno del driver. Il bus DALI utilizza due conduttori non polarizzati, supportando fino a 64 dispositivi di controllo (control gear) per linea e in genere fino a 16 gruppi e 16 scene memorizzate nei driver. Con DALI-2, fino a 64 dispositivi di controllo + 64 dispositivi di input possono coesistere sullo stesso bus, grazie al concetto di “istanza” (un dispositivo può usare più istanze invece di multipli indirizzi).

DT6: driver con comando ON/OFF e dimmerazione per LED.

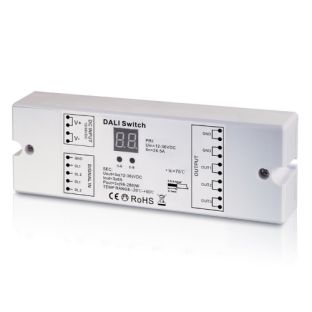

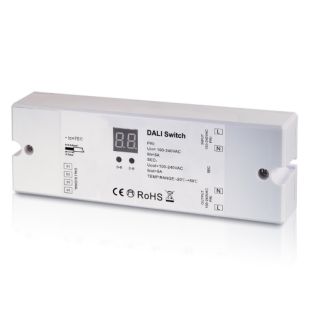

DT7 (Switching Actuator): attuatori ON/OFF per carichi non dimmerabili.

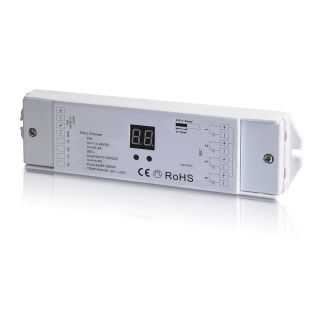

DT8 (Color Control) – modalità colore avanzate:

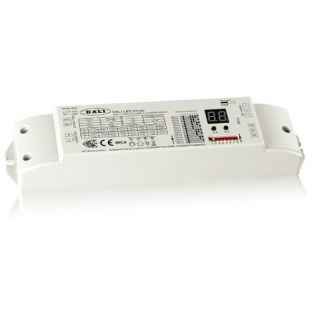

- Tc (Tunable White): regolazione bianco dinamico caldo/freddo.
- XY Coordinate: definizione del colore nello spazio CIE 1931.
- RGBWA / RGB + CCT: gestione colore + bianco dinamico con un solo indirizzo.
DALI-2: certificazione che garantisce interoperabilità, test indipendenti e compatibilità multi-fornitore.
D4i: specifiche aggiuntive per driver DALI-2 che supportano diagnostica, report energetico, memoria dati luminaire, manutenzione.

Architettura di sistema

Master / Application Controller: invia comandi, configura linee, gestisce scenari.
Driver / Decoder / Ballast: ricevono comandi e pilotano LED o carichi luminosi.

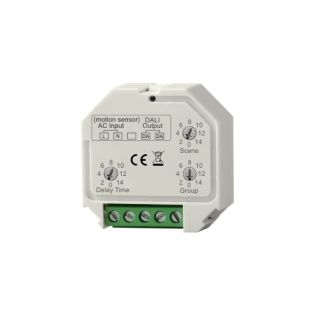

Dispositivi di controllo / Input: sensori (occupancy, lux), pulsanti DALI-2, interfacce utente.

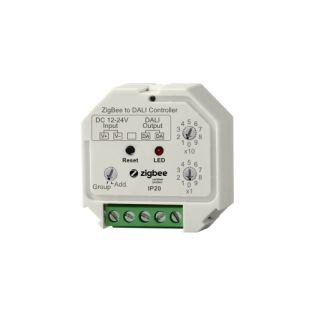

Gateway / Bridge: integrazione con KNX, DMX, BACnet in scenari ibridi.

Caratteristiche avanzate

Interoperabilità multi-fornitore: DALI-2 richiede test indipendenti verificati dalla DALI Alliance (DiiA).
Scalabilità e linee multiple: uso di gateway per moltiplicare linee e universi DALI.
Gestione colore DT8: le modalità colore (Tc, XY, RGBWA) permettono controllo avanzato con un solo indirizzo.
Funzionalità D4i: diagnostica interna, accesso a dati luminaire, report energetico e manutenzione predittiva.
Automazioni integrate: dimmerazione fine, gruppi, scene con sensori di luce e occupazione.
Compatibilità retroattiva: dispositivi DALI-2 spesso retro-compatibili con DALI version-1.

Applicazioni tipiche

Residenziale premium: lampadari e corpi illuminanti di design supportano DALI, offrendo regolazione della luce e controllo cromatico avanzato.
Uffici, scuole e spazi corporate: controllo Tunable White, scenari dinamici e integrazione con BMS.
Hotel, musei, spazi retail: scenografie RGB/RGBW, effetti colore coordinati e controllo scene.
Facciate e architetture esterne: sincronizzazione colore e sequenze programmate in esterni.
Illuminazione urbana e outdoor: dispositivi certificati D4i per monitoraggio e diagnosi remota.
Progetti ibridi KNX / DALI / DMX: coesistenze tra impianti professionali e illuminazione architetturale.
