Architettura e applicazioni DMX512 per il controllo LED

Standard DMX

DMX512 è lo standard internazionale per il controllo digitale dell’illuminazione in ambito scenografico, architetturale e professionale. Nato in ambito teatrale, oggi è ampiamente impiegato in facciate dinamiche, installazioni permanenti e progetti di light design complessi. Un sistema DMX tipico comprende una console/master (o una sorgente su PC) che genera il segnale e decoder/slave che lo convertono in uscite per LED monocromatici, CCT, RGB, RGBW, RGBWA e RGBWAU. Ogni universo gestisce fino a 512 canali. Su bus cablato DMX è possibile collegare fino a 32 dispositivi per tratta (con terminazione corretta), ed estendere la linea tramite splitter/repeater. La trasmissione su Ethernet (sACN/Art-Net) consente la gestione di numerosi universi in parallelo.

  • DMX512 (1986): prima definizione del protocollo.
  • DMX512(1990): revisione che consolida aspetti elettrici e cablaggio.
  • DMX512-A (ANSI E1.11): versione aggiornata e interoperabile tra produttori.
  • RDM (ANSI E1.20): estensione bidirezionale per indirizzamento, configurazione remota, diagnostica e lettura stato dispositivo.
  • sACN (ANSI E1.31): trasporto dei dati DMX su rete Ethernet/IP (streaming ACN) per gestire molti universi su LAN/WAN.
  • Art-Net: protocollo Ethernet ampiamente diffuso per instradare DMX/RDM su IP.

Architettura di sistema

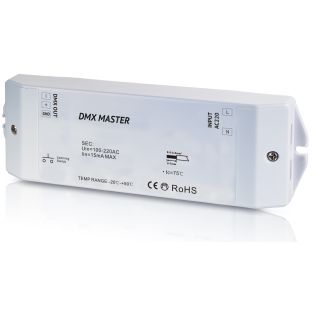

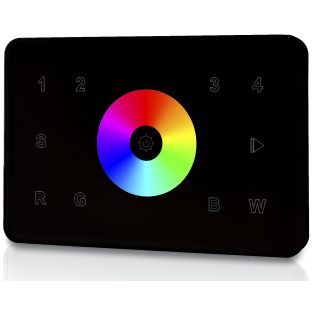

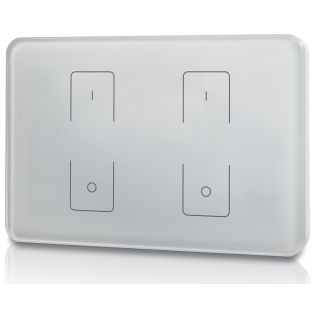

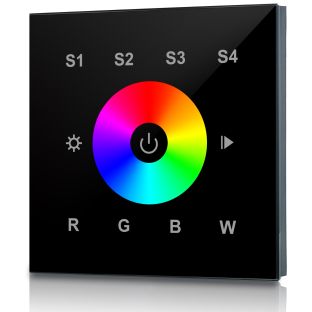

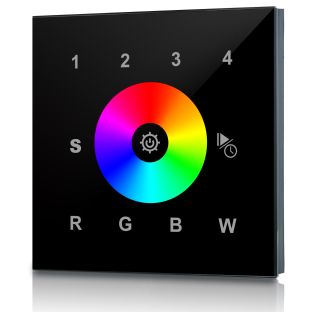

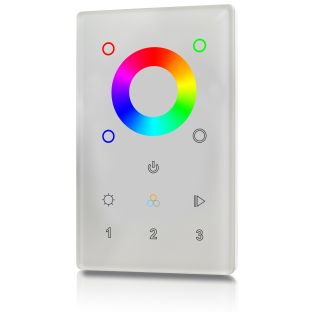

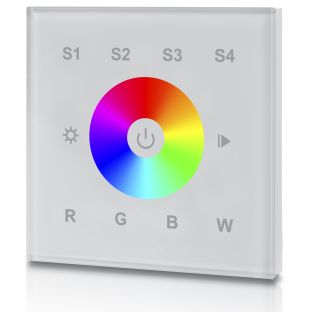

  • Console DMX / Software: generazione segnali via DMX fisico o via Art-Net/sACN su rete.

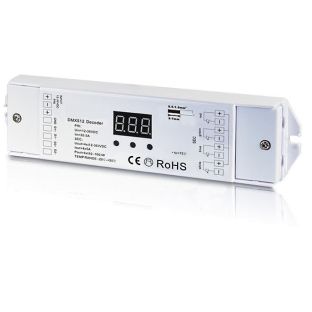

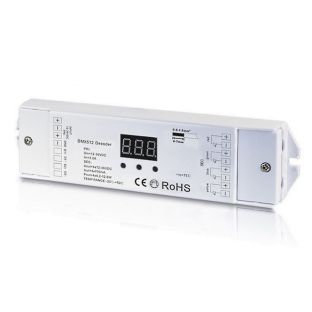

  • Decoder/Driver LED DMX: moduli che traducono il segnale in uscite PWM (o triac) per carichi LED.
  • Cablaggio DMX: cavo schermato 120 Ω con connettori XLR 3 o 5 pin e terminatore a fine linea.
  • Splitter/Booster: rigenerano il segnale e moltiplicano le diramazioni della rete.
  • Wireless DMX: collegamenti radio punto-punto o punto-multipunto (portata dipendente dal sistema/radio impiegata).

Caratteristiche avanzate

  • Sincronizzazione multi-zona: coerenza temporale su molti decoder per effetti fluidi.
  • RDM: indirizzamento, lettura parametri e diagnostica senza accesso fisico ai dispositivi.
  • Merging e priorità: combinazione di più sorgenti/master sullo stesso universo o su più universi IP.
  • Scalabilità su IP: Art-Net/sACN semplificano la distribuzione di decine/centinaia di universi su LAN.
  • Dimmerazione ad alta risoluzione: supporto a mappe 8/16 bit per transizioni precise e senza flicker (idonee a broadcast/TV/cinema).

Applicazioni tipiche

  • Teatri, concerti ed eventi live: impianti complessi con scenografie cromatiche avanzate.
  • Discoteche e venue: gestione di luci multicolore, beam e special FX sincronizzati.
  • Installazioni multimediali: fiere, padiglioni, show itineranti con regie su PC/console.
  • Facciate architetturali dinamiche: hotel, musei, retail con timeline ed effetti programmati.
  • Progetti di light design indoor/outdoor: transizioni morbide, white tuning e colorimetria controllata.
  • Parchi e giardini scenografici: percorsi luminosi e giochi di luce su ampie aree.

Tipologie disponibili

  • Monocanale (1CH): dimmer per bianchi o colori fissi.
  • CCT (2CH): regolazione della temperatura di colore (caldo/freddo).
  • RGB (3CH): miscelazione colore a 3 canali.
  • RGBW (4CH): RGB con canale bianco dedicato.
  • RGB+CCT (5CH / RGBWA): colore + bianco dinamico con mappature DMX ottimizzate.
  • RGB+CCT+UV (6CH / RGBWAU): include UV per effetti speciali e finiture particolari.
