Controllo LED senza fili: flessibilità e semplicità con la radiofrequenza

Architettura di sistema RF per il controllo wireless dell’illuminazione LED

Standard

Le centraline LED RF (Radio Frequency) consentono il controllo wireless di illuminazioni LED monocromatiche e multicanale, operando alle frequenze 434 MHz, 868 MHz e 915 MHz. Si tratta di una tecnologia stabile, economica e di facile installazione, ideale per impianti residenziali, commerciali e progetti di retrofit senza cablaggi di comunicazione. Le centraline RF sono disponibili per alimentazioni 12/24/36/48 V DC o 110/220 VAC, con uscite PWM a tensione costante (CV) o corrente costante (CC). Alcuni modelli includono anche versioni con dimming a taglio di fase (TRIAC) e moduli relè AC, ampliando la compatibilità con differenti tipologie di carico.

Architettura di sistema

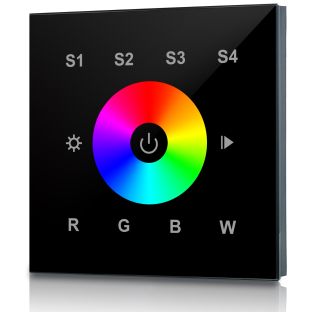

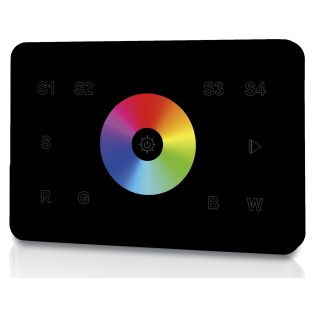

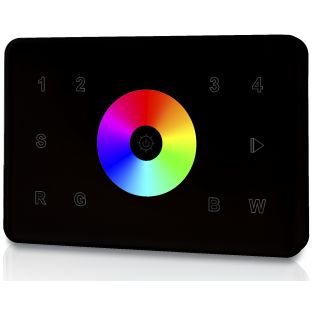

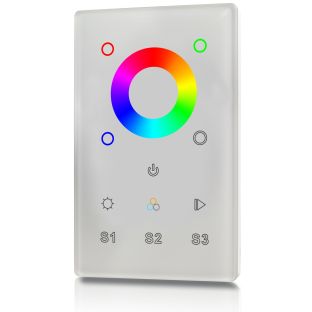

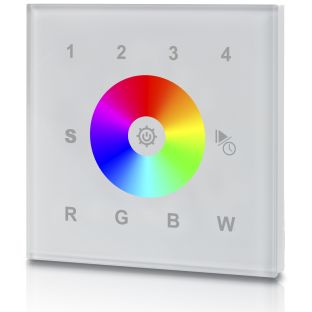

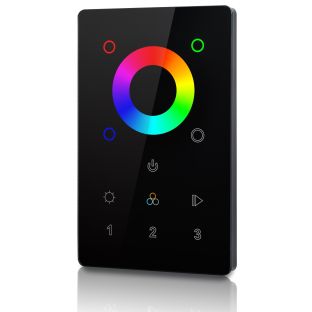

  • Trasmettitori: telecomandi portatili o pannelli a parete da incasso 502/503.

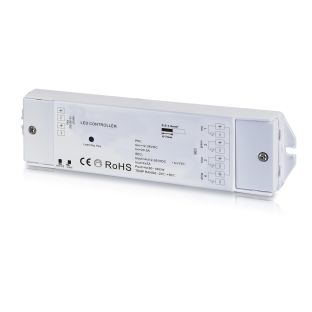

  • Ricevitori RF: controllano LED monocromatici, CCT, RGB, RGBW e RGBWA tramite uscita PWM (CV/CC); monocromatici ed RGB tramite uscita triac taglio di fase.
  • Configurazione semplice: l’associazione tra ricevitore e radiocomando/pannello a parete avviene con un pulsante di pairing direttamente sul ricevitore.
  • Compatibilità estesa: possibilità di convertire il segnale RF in protocolli DALI, DMX e 0/1-10V tramite centraline di conversione dedicate.
  • Ingressi di comando: alcuni ricevitori integrano ingresso push locale per ON/OFF/dimmer da pulsante tradizionale.
  • Estensione cablata: alcuni ricevitori RF possono trasmettere il segnale tramite cavo a 2 poli fino a 100 metri, per sincronizzare più unità.

Caratteristiche avanzate

  • Multi-zona: gestione di più aree indipendenti o sincronizzate; “endless receivers” per ciascuna zona.
  • Fino a 8 trasmettitori associabili: per ogni ricevitore è possibile abbinare fino a 8 telecomandi o pannelli.
  • Portata fino a 30 m in aria libera: copertura stabile per installazioni indoor e outdoor.
  • Deep dimming <1%: regolazione digitale precisa, stabile e priva di flicker anche a basse intensità.
  • Output selezionabile: versioni con uscita CV o CC per adattarsi a diverse tipologie di LED.
  • Modalità 4-in-1: alcuni controller permettono di selezionare DIM, CCT, RGBW o RGB+CCT sullo stesso hardware.
  • Gestione tramite App: controllo mobile iOS/Android disponibile con bridge RF/Wi-Fi.

Applicazioni tipiche

  • Residenziale: impianti LED senza cablaggi bus, dimmer/scene da radiocomandi e app.
  • Retail e hospitality: scenari cromatici predefiniti, controllo multi-zona e rapida messa in servizio.
  • Uffici e spazi commerciali: retrofit a basso costo con sincronizzazione tra pannelli a parete e app.
  • Progetti ibridi: conversione RF verso DMX/DALI/0–10 V con centraline di interfaccia per integrare impianti professionali.

Tipologie disponibili

  • Monocanale (1CH): per LED bianchi o colore fisso.
  • CCT (2CH): bianco dinamico caldo/freddo.
  • RGB (3CH): gestione colore su 3 canali.
  • RGBW (4CH): RGB + canale bianco dedicato per resa del bianco/CRI.
  • RGBWA / RGB + CCT (5CH): colore + bianco dinamico per massima flessibilità cromatica.
