Controllo diretto della luce con modulazione PWM

Architettura di sistema PWM per il controllo stand-alone dell’illuminazione LED

Standard

Le centraline PWM stand-alone regolano direttamente l’intensità luminosa dei LED tramite modulazione a larghezza d’impulso (Pulse Width Modulation). Sono disponibili in versioni da incasso per scatole 502/503, a parete o su guida DIN, offrendo un controllo semplice, preciso e stabile senza necessità di sistemi domotici esterni, rete internet o bus di comunicazione.

Architettura di sistema

  • Controller PWM: moduli da incasso, parete o guida DIN per controllo locale diretto.
  • Ingressi di comando: pulsanti a parete (push-dim), potenziometri o rotativi per regolazione manuale.
  • Uscite: segnale PWM 1–4 canali (DIM, CCT, RGB, RGBW) per strip o moduli LED a tensione costante (CV) o corrente costante (CC).
  • Alimentazione: 12/24/36/48 V DC a seconda della potenza e del tipo di carico LED.
  • Cablaggio: nessun bus richiesto; collegamento diretto e semplice in bassa tensione verso i LED.

Caratteristiche avanzate

  • Dimming preciso e fluido: regolazione continua, stabile e priva di flicker visibile anche a basse intensità.
  • Flessibilità: compatibili con configurazioni da 1 a 4 canali (monocanale, CCT, RGB, RGBW).
  • Push-dim e memorie di scena: ON/OFF, regolazione continua, memorizzazione dell’ultimo livello (“last level memory”) e richiamo di scenari.
  • Soft-start e soft-fade: accensione e spegnimento progressivi per maggiore comfort visivo.
  • Integrazione semplice: ideali per installazioni autonome o piccoli sistemi locali senza rete o gateway.

Applicazioni tipiche

  • Residenziale e hospitality: controllo diretto di strip LED, gole luminose, faretti o lampadari con scenari e dimming comfort.
  • Retail e uffici: gestione di temperatura colore dinamica (CCT) e scene per vetrine o sale riunioni, con coerenza cromatica nel tempo.
  • Installazioni stand-alone: progetti privi di bus domotico, con controllo locale intuitivo e indipendente.

Tipologie disponibili

  • Monocanale (1CH): per LED bianchi o a colore fisso (rosso, verde, blu, ambra, UV, ecc.).
  • CCT (2CH): regolazione dinamica della temperatura colore (bianco caldo/freddo).
  • RGB (3CH): miscelazione colore su tre canali per effetti cromatici personalizzati.

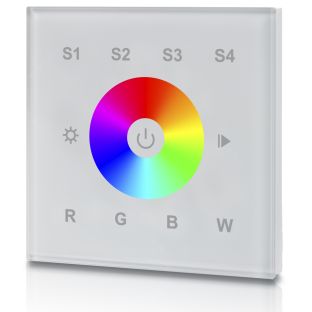

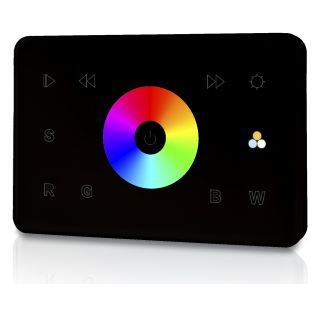

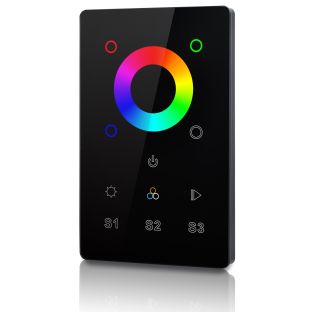

  • RGBW (4CH): RGB con canale bianco dedicato per miglior resa neutra e CRI elevato.
